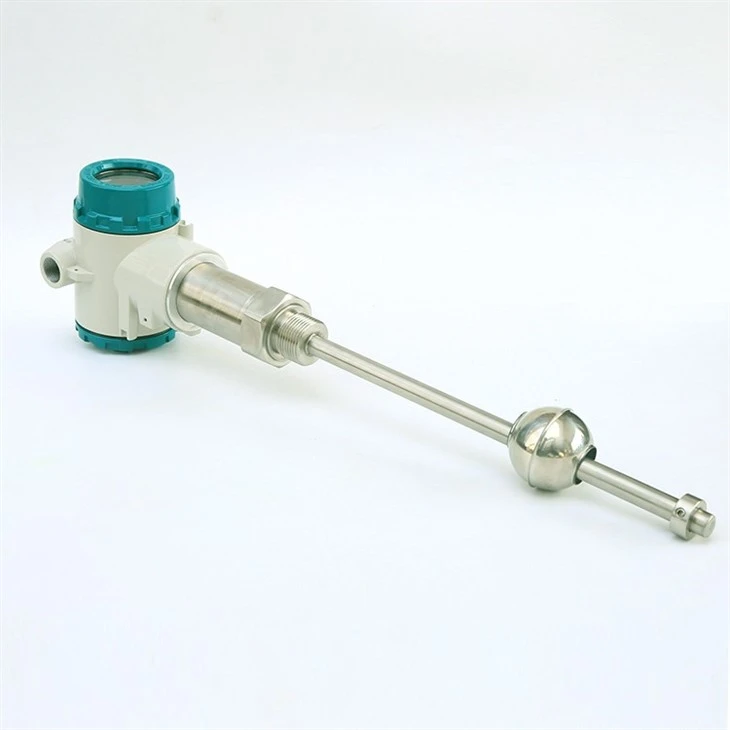

Sensor de nivell de líquid magnetostrictiu per a la mesura del petroli

El sensor de nivell magnetostrictiu representa una mesura precisa, sense manteniment i una vida útil llarga. Tot i que sembla poc concreta, és el producte principal per a la mesura del nivell de líquid o el control del nivell de líquid. Té un gran nombre d’aplicacions a la indústria petroquímica, la metal·lúrgia d’energia, els equips de tractament d’aigües i altres camps.
Consisteix principalment en transmissor electrònic, flotador i vareta. El flotador s’aixeca o cau al llarg del tub de guia i s’instal·la un imant permanent a la flotació, formant un camp magnètic al seu voltant; L’emissor d’electrons emet periòdicament un pols de corrent, anomenat pols inicial, que es propaga al llarg de la línia magnetostrictiva i genera un camp magnètic a mesura que es mou cap avall; Els dos camps magnètics creen un parell a la línia magnetostrictiva, produint així un pols de retorn.
El pols viatja cap amunt a una velocitat fixa i el rep l’emissor d’electrons. Utilitzant el principi de l'efecte Weidmann (també conegut com a principi de magnetostricció), l'interval de temps entre el pols inicial i el pols de retorn es pot mesurar amb precisió mitjançant la tecnologia electrònica avançada moderna.
El sensor de nivell magnetostrictiu té un flotador fora de la vareta de mesura, que es mou cap amunt i avall amb el nivell de líquid. Hi ha un conjunt d’anells magnètics dins del flotador. Quan el camp magnètic de corrent de pols compleix el camp magnètic magnètic generat pel flotador, el camp magnètic al voltant del flotador canvia, provocant la guia d'ona feta de material magnetostrictiu per generar un pols d'ona torsional a la posició del flotador, és a dir, és, és, és, és, és, és, és, és, és, és, és Transmès al llarg de la guia d'ona a una velocitat fixa i detectada per l'agència de proves.

Paràmetre tècnic

Principi de treball

Com que el sensor de nivell magnetostrictiu adopta la protecció de seguretat intrínseca, la propietat a prova d’explosió és excel·lent, es millora la seguretat de l’ús i s’evita la inseguretat existent en la mesura manual. El seu instrument secundari adopta un senyal de sortida estàndard, que és convenient per al microordinador per processar el senyal, el treball de xarxa fàcil de realitzar i millorar el grau d’automatització de tot el sistema de mesurament.

Detalls del producte

Closca d'acer inoxidable d'alta qualitat amb nivell de protecció d'IP67
M20 * 1.5 Interfície elèctrica a prova d’explosió
Bola flotant magnètica d'acer inoxidable d'alta qualitat
Pantalla d'alta definició LCD

Classificació del producte

Aplicació del producte

Certificacions

Període de garantia de 12 mesos; Manteniment de tota la vida lliure
